PRODUCT

ポンプ

ME パワードミニエックス

パワードミニエックスは世界最小・最軽量(当社調べ)のエアー駆動式レシプロポンプです。

  • ・小型でも高圧圧送が可能(約10MPa)
  • ・1kg~18kg缶、カートリッジの他、特殊容器にも対応
  • ・容器から直接圧送により、外部からのエアー混入なし
  • ・金属などのフィラーを含んだ摩耗性材料にも対応(耐摩耗仕様)
  • ・材料によって接液部の材質を変更可能

ー 使用材料 ー

グリース、シール剤、接着剤、液状ガスケット、放熱コンパウンドなど ※ミニエックスは当社の登録商標です。

  • ME-001 1kg缶用ポンプ

    • サイズ W251mm×D202mm×H347mm (缶着脱時:H497mm)
    • 重量 6.5kg
    • 適用缶サイズ 外径φ112mm×高さ142mm

    外形図をみる
  • ME-003 / 004 3~4kg缶用ポンプ

    • サイズ W285mm×D262mm×H422mm (缶着脱時:H652mm)
    • 重量 8.0kg
    • 適用缶サイズ ME-003=外径φ156mm×高さ172mm ME-004=外径φ162mm×高さ210mm
    外形図をみる
  • ME-018SF ペール缶用ポンプ

    • サイズ W562mm×D325mm×H568mm (缶着脱時:H968mm)
    • 重量 25.0kg
    • 適用缶サイズ 外径φ298mm×高さ362mm
    外形図をみる

カートリッジ用高圧圧送ポンプ

  • CX-600-III カートリッジ用ミニエックス

    • サイズ W235mm×D201mm×H594mm
    • 重量 6.0kg
    • 適用缶サイズ 外径φ50mm×高さ220mm
    外形図をみる
  • CX-602-II 2連カートリッジ用ミニエックス

    • サイズ W353mm×D211mm×H598mm
    • 重量 13.0kg
    • 適用缶サイズ 外径φ50mm×高さ220mm
    外形図をみる

製品比較表

型式 ME-001 / ME-003 / ME-004 / ME-018SF / CX-600-III / CX-602-II
圧力比 5×1 10×1 20×1
吐出量 11.0cc/サイクル 6.6cc/サイクル 3.2cc/サイクル
エアー消費量 38L/min(ANR) (0.4MPa:50サイクル/min時)
材料出口径 Rc1/4
エアー入口径 φ6


ペールポンプ/ドラムポンプ シリーズ

ペール缶、ドラム缶用の高圧圧送ポンプです。

  • ・ポンプ作動音がとても静か(当社測定値:72dB)
  • ・材料を最後まで使い切るフラットフォロープレートを採用
  • ・容器から直接圧送により、外部からのエアー混入なし
  • ・材料缶シール用ワイパーが拡縮する為、缶交換が容易(IP-035-30は除く)
  • ・高耐久構造により材料漏れが無く、オーバーホール頻度も減少
  • ・拡縮ワイパーの選択が可能。従来品よりも圧送能力25%UP
  • ・金属などのフィラーを含んだ摩耗性材料にも対応(耐摩耗仕様)
  • ・材料によって接液部の材質を変更可能

ー 使用材料 ー

グリース、シール剤、接着剤、液状ガスケット、放熱コンパウンドなど

  • YP075 / YP073 ペールポンプ (2019年販売開始)

    世界初のペール缶用拡縮ワイパーを開発

    YP075 / YP073 ペールポンプ(2019年販売開始)
    • サイズ W577mm×D400mm×H1133mm
      (缶着脱時:H1533mm)
    • 重量 YP075 83.5kg / YP073 78.5kg
    • 適用缶サイズ 外径φ298mm×高さ362mm
    YP075 外形図をみる YP073 外形図をみる
  • IP-035-30 ペールポンプ

    【コンパクトサイズ】

    IP-035-30 ペールポンプ
    • サイズ W568mm×D325mm×H767mm
      (缶着脱時:H1097mm)
    • 重量 50.0kg
    • 適用缶サイズ 外径φ298mm×高さ362mm
    外形図をみる

製品比較表

型式 YP075 YP073 IP-035-30
圧力比 50×1 30×1 30×1
吐出量 70cc/サイクル 70cc/サイクル 35cc/サイクル
最大吐出圧力 30MPa(FKM パッキン仕様21MPa) 18MPa 12MPa
最大吐出量 1.4L/min 1.4L/min 0.7L/min
エアー消費量 20L/サイクル 12L/サイクル 12L/サイクル
駆動源 供給エアー圧力0.2MPa以上 + AC100V or DC24V

YD075 / YD073 ドラムポンプ

拡縮ワイパーの選択が可能。 従来品よりも圧送能力25%UP

  • サイズ W974mm×D610mm×H1429mm
    (缶着脱時:H2429mm)
  • 重量 YD075 180kg / YD073 175kg
  • 適用缶サイズ 内径φ566mm × 高さ890mm
YP075 外形図をみる YP073 外形図をみる

製品比較表

型式 YD075 YD073
圧力比 50×1 30×1
吐出量 70cc/サイクル 70cc/サイクル
最大吐出圧力 30MPa(FKM パッキン仕様21MPa) 18MPa
最大吐出量 1.4L/min 1.4L/min
エアー消費量 20L/サイクル 12L/サイクル
駆動源 供給エアー圧力0.2MPa以上 + AC100V or DC24V

ガン・バルブ

手動ガン

  • PCN-201 ペンシルガン

    PCN-201 ペンシルガン

    手作業用ペンシル型吐出バルブです。
    軽量で作業し易く、レバーを握るだけで高粘度材料の吐出を可能にします。

    • サイズ φ17mm×L152mm
    • 重量 105g
    • 使用最高圧 4MPa
    • 動作方式 手動(レバー操作)
    外形図をみる
  • PCN-211 細長ノズル付ペンシルガン

    PCN-211 細長ノズル付ペンシルガン

    ワーク細部への注入などに適しています。

    • サイズ φ18mm×L218mm
    • 重量 105g
    • 使用最高圧 4MPa
    • 動作方式 手動(レバー操作)
    外形図をみる
  • NG-207 フローガン

    NG-207 フローガン

    高耐圧の手動バルブです。

    • サイズ L227mm
    • 重量 520g
    • 使用最高圧 15MPa
    • 動作方式 手動(レバー操作)
    外形図をみる

自動ガン

  • PC-604 ACペンサーガン

    PC-604 ACペンサーガン

    手持ちやロボットでのハンドリングに適した小型自動バルブです。


    • サイズ φ28mm×L185mm
    • 重量 180g
    • 使用最高圧 4MPa
    • 動作方式 エアー(0.3MPa以上)
    外形図をみる
  • V-048 サックバックガン

    V-048 サックバックガン

    接着剤やシリコーンを塗布するときに発生する<糸引き>を解消するバルブです。
    シール部パッキン材質はNBRとテフロンから選択可能です。

    • サイズ φ28mm×L138mm
    • 重量 260g
    • 使用最高圧 NBR 8MPa / テフロン 15MPa
    • 動作方式 エアー(0.3MPa以上)
    外形図をみる
  • V-056 サックバックガン 微少量塗布用

    V-056 サックバックガン

    少量塗布用の<糸引き>を解消するバルブです。シール部パッキン材質はNBRとテフロンから選択可能です。

    • サイズ φ25mm×L119mm
    • 重量 220g
    • 使用最高圧 NBR 8MPa / テフロン 15MPa
    • 動作方式 エアー(0.3MPa以上)
    外形図をみる
  • V-057 サックバックガン シリコーンゴム(RTV)用

    V-057 サックバックガン(シリコーンタイプ)

    硬化対策を施した、吸湿硬化タイプのシリコーン(RTV)用の<糸引き>を解消するバルブです。
    シール部パッキン材質はNBRとテフロンから選択可能です。

    • サイズ φ28mm×L152mm
    • 重量 320g
    • 使用最高圧 NBR 8MPa / テフロン 15MPa
    • 動作方式 エアー(0.3MPa以上)
    外形図をみる
  • V-062 サックバックガン 高耐久タイプ

    V-062 高耐久サックバックガン

    摩耗性のある材料に最適のバルブです。
    パッキンの摩耗による液漏れの発生を抑える設計です。シール部パッキン材質はNBRとテフロンから選択可能です。

    • サイズ φ28mm×L140mm
    • 重量 300g
    • 使用最高圧 NBR 8MPa / テフロン 15MPa
    • 動作方式 エアー(0.3MPa以上)
    外形図をみる

定量バルブ

V-055 容積計量型定量バルブ

V-055 容積計量型定量バルブ

容積計量により、材料の粘度変化に関わらず常に定量吐出ができます。 センサを使用することで補充・吐出の確認ができます。計量プランジャが材料の圧送圧力により原位置に復帰することで、ミスショットを防止します。

  • サイズ W57mm×D119mm×H200mm
  • 重量 1.7kg
  • 使用最高圧 12MPa
  • 動作方式 エアー(0.3MPa以上)
V-055-1-XXX 外形図をみる V-055-2-XXX 外形図をみる

製品比較表

型式 最大吐出量(cc) プランジャー径(mm)
断面積
吐出圧力比 切換圧力比 ストローク(mm)
V-055-1-075 MAX0.77 φ6.3(0.31) 40×1 40×1 25
V-055-1-125 MAX1.25 φ8(0.50) 25×1
V-055-1-300 MAX3.0 φ12.5(1.23) 10×1
V-055-2-350 MAX3.5 φ12.5(1.23) 16×1 30
V-055-2-500 MAX5.3 φ15(1.77) 11×1
V-055-2-900 MAX9.4 φ20(3.14) 6×1

GC-24 微少量定量バルブ ミクロメジャー

GC-24 微少量定量バルブ ミクロメジャー

精密に微少量を計量して吐出します。 センサを使用することで補充・吐出の確認ができます。 また、マイクロメータのツマミを回すだけで吐出量の調整が可能です。

  • サイズ W56mm×D118mm×H236mm
  • 重量 850g
  • 使用最高圧 7MPa
  • 動作方式 エアー(0.3MPa以上)
外形図をみる

製品比較表

型式 最大吐出量(cc) プランジャー径(mm) 吐出圧力比 切換圧力比 ストローク(mm)
GC-24-U3 MAX0.09 φ3 44×1 26×1 13
GC-24-U4 MAX0.16 φ4 25×1
GC-24-U5 MAX0.25 φ5 16×1
GC-24-U6 MAX0.36 φ6 11×1
 GC-24-U6.3 MAX0.40 φ6.3 11×1

GC-57S 小型定量バルブ SPメジャー スイッチ付き

GC-57 小型定量バルブ SPメジャー

軽量・コンパクトな設計で、機械への組み込みや手持ち作業にも適しています。また、スイッチを使用することで補充・吐出の確認ができます。

  • サイズ φ28mm×L153mm
  • 重量 350g
  • 使用最高圧 5MPa
  • 動作方式 エアー(0.3MPa以上)
  • 吐出圧力比 8×1
  • 吐出量 0.1cc~0.5cc
外形図をみる

定流量吐出システム レボレックス

定流量吐出システム レボレックス

モータ制御により、高精度であらゆる吐出方法に対応できるシステムです。

外形図をみる
  • ・グリース・シリコーン等の高粘度材料を無脈動で定流量吐出
  • ・流速を自由に加減速設定可能
  • ・計量しながら吐出するので、高精度で塗布できます。
  • ・2液計量定量型も対応可能

【 実用例 】

エンジンガスケットの線引塗布 / 各種ダンパーの高粘度シリコーン高精度充填 / ステアリング、ボールネジ部のグリース定流量充填 / 成形機への高精度定流量充填

フィルタ・減圧弁

フィルタ

バルブ・定量機等の破損防止に使用します。 また、製品への異物混入防止にも最適です。

  • F-50 高圧用フィルタ

    F-50 高圧用フィルタ
    • サイズ φ122mm×H247mm
    • 重量 10kg
    • 使用最高圧 12MPa
    • 接続口径 Rc 1
    • 標準エレメント 60#
    外形図をみる
  • F-40 低圧用フィルタ

    F-40 低圧用フィルタ
    • サイズ φ100mm×H205mm
    • 重量 2.3kg
    • 使用最高圧 2.5MPa
    • 接続口径 Rc 3/4
    • 標準エレメント 50# / 100#
    外形図をみる

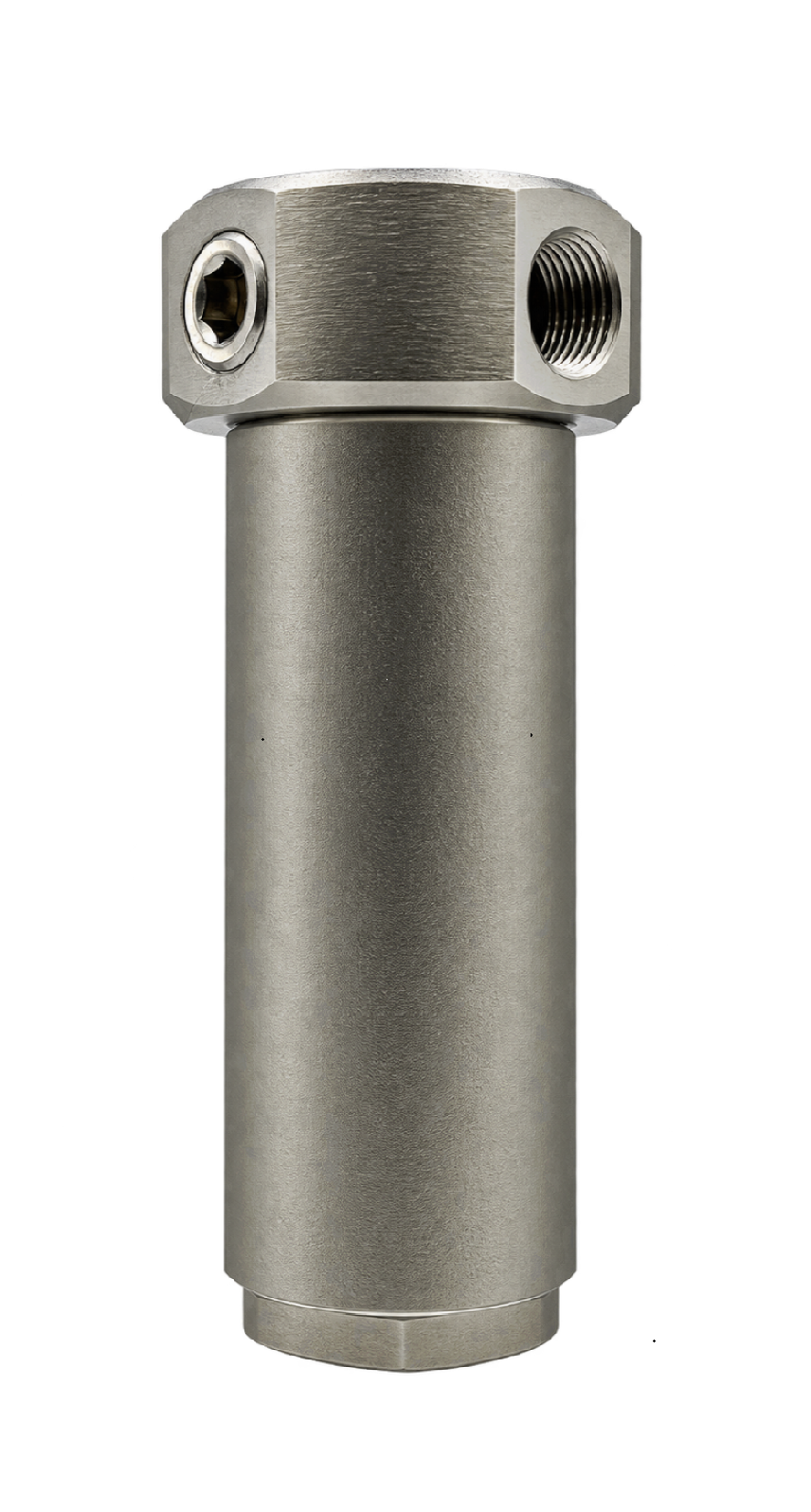

  • PF-324 ミニフィルタ

    PF-324 ミニフィルタ
    • サイズ φ60mm×H138mm
    • 重量 1.7kg
    • 使用最高圧 20MPa
    • 接続口径 Rc 3/8
    • 標準エレメント 60# / 100#
    外形図をみる

減圧弁

グリース、シリコーン、接着剤、LIM材などの高粘度流体専用減圧弁です。 集中給油システムの安定化(脈動軽減)、圧送圧力変動の調整に最適です。 オプションで圧力計(10MPa・16MPa)も選択可能です。

PPR0332M 減圧弁

PPR0332M 減圧弁
  • サイズ W65mm×φ50mm×H109mm
  • 重量 680g
  • 使用最高圧 21MPa
  • 圧力調整範囲 2〜15MPa
  • 接続口径 IN側 Rc 3/8 / OUT側 Rc 1/4
外形図をみる
